第二节 主要类型及适用情况
第二节 主要类型及适用情况
[A2-1.15] 梁桥按照桥跨结构的支承方式分为:桥跨结构通过支座支承于墩台上的梁桥和固结于墩台的刚架桥。
梁桥按照结构的受力体系可分为简支梁桥、连续梁桥、刚架桥、连续刚构桥等。
按主梁的截面形式可分为板桥、T梁桥、箱梁桥、组合梁桥等。
按照桥跨结构所用建筑材料分为钢筋混凝土梁桥、预应力混凝土梁桥、钢-混凝土组合梁桥等。
[A2-1.16] 简支梁(板)桥是我国公路桥梁中最常用的结构形式。按照施工方法分为整体式与装配式。按主梁的截面形式可分为简支(实心或空心)板桥、简支T梁桥、简支箱梁桥、简支组合梁桥等。根据主梁所用的建筑材料,简支板和简支T梁采用钢筋混凝土和预应力混凝土建造;简支箱梁采用钢筋混凝土、预应力混凝土、钢材建造;简支组合梁采用预应力混凝土、钢材、钢-混凝土组合材料建造(图2-1-6)。《混规》(JTG 3362—2018)规定,钢筋混凝土和预应力混凝土简支梁桥的经济合理跨径如表2-1-1所示。我国已建成的预应力混凝土简支梁桥的最大跨径达到62 m。世界上预应力混凝土简支梁桥最大跨径达76 m。一般来讲,跨径超过50m后就不太经济了。钢-混凝土组合梁简支梁桥:工字钢组合梁的适用跨径在30~60 m、闭口钢箱组合梁适用跨径在50~85 m。

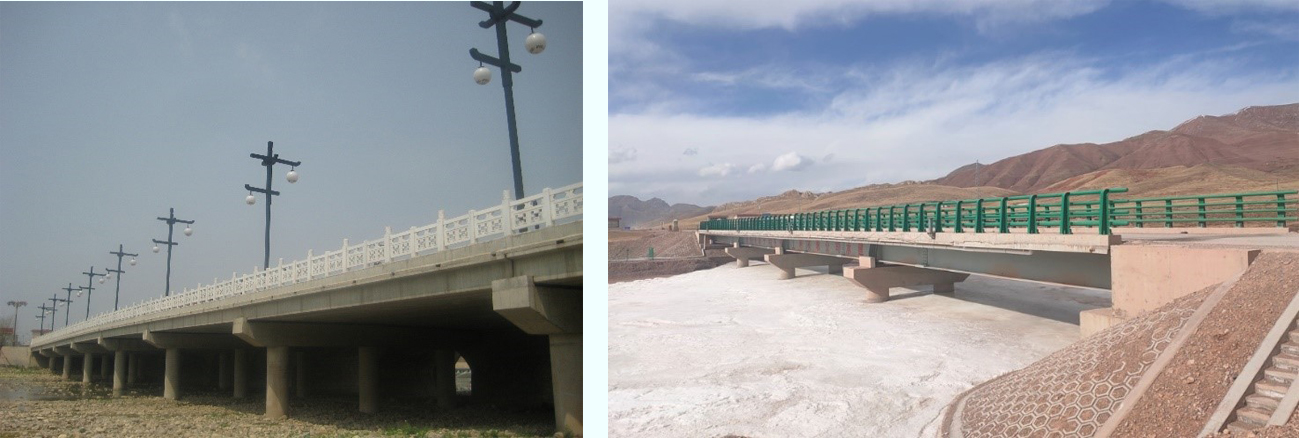

a)预应力混凝土空心板梁桥 b)工字钢组合梁桥(青海朗切涌曲大桥)
图2-1-6 简支梁桥示例
桥型 | 钢筋混凝土结构(m) | 预应力混凝土结构(m) | |||
板桥 | ≯10 | ≯20 | |||
梁桥 | T梁 | ≯16 | ≯50 | ||
箱梁 | ≯20 | - | |||
组合箱梁桥 | / | ≯40 |

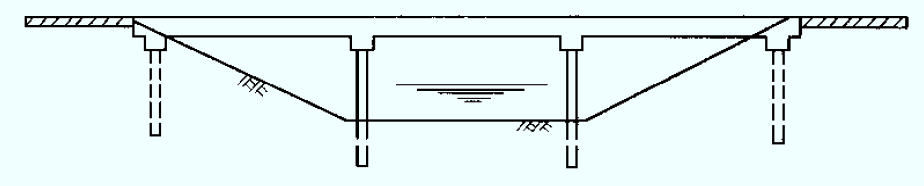

[A2-1.17] 刚架桥分为门式刚架桥和斜腿刚架桥(图2-1-7)。由于门式刚架桥结构的温度附加应力比普通结构大得多,通常情况下门式刚架结构不宜采用较大的跨径。门式刚架桥适用于跨线桥,要求地质条件良好,可采用钢筋混凝土结构。目前,国内己建成的门式刚架桥最大跨径为65 m。斜腿刚架桥造型美观,施工比拱桥简单,在中等跨径桥梁中有较强的竞争能力。常建造在跨越深谷地带、或与其他线路(公路或铁路)的立交桥上。但从受力性能来讲,斜腿架构桥并不比拱桥优越,所以,在我国通常将斜腿刚架桥设计成中小跨径的钢筋混凝土结构,并未大规模地采用预应力混凝上结构。

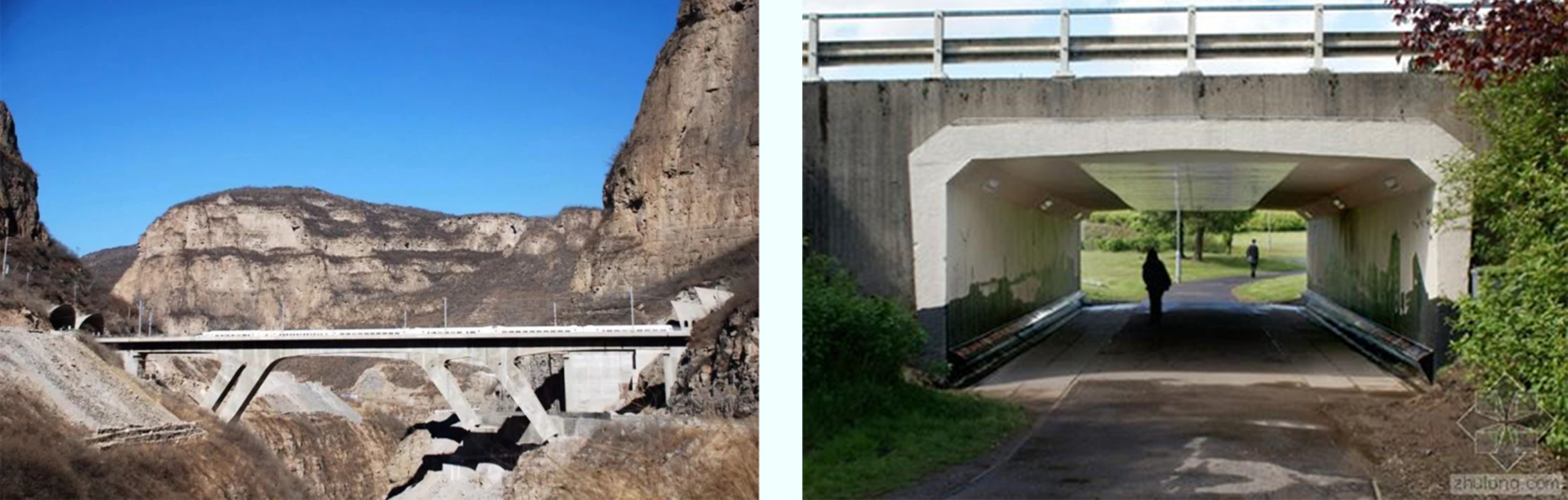

a)门式刚架桥 b)斜腿刚架桥(石太客专孤山大桥)

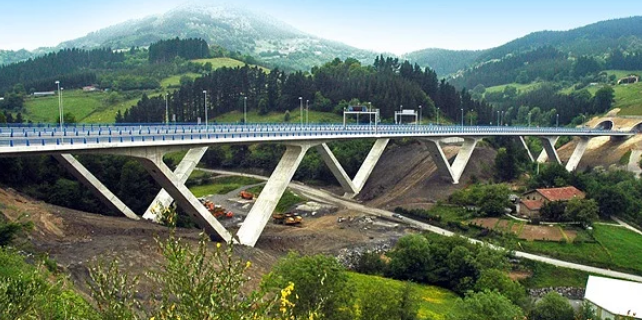

c)V形刚构桥
图2-1-7 刚架桥示例

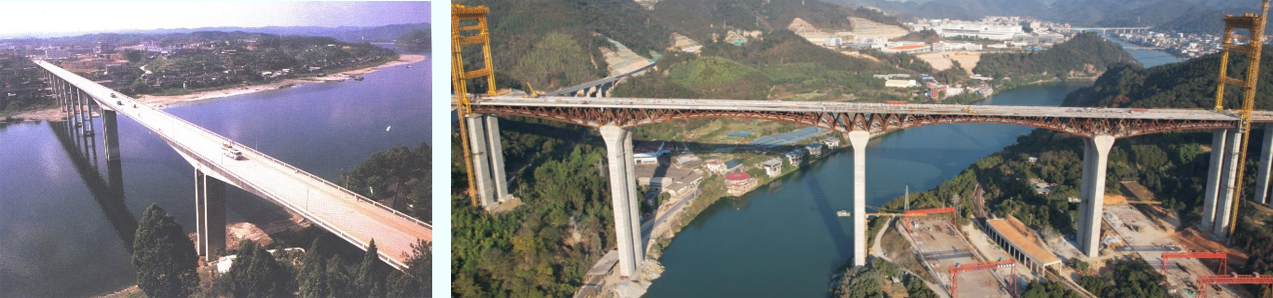

[A2-1.18] 连续梁桥是大、中跨径桥梁中普遍使用的结构形式。按照结构体系分为先简支后连续梁桥[图2-1-8a)]、连续梁桥[图2-1-8b)]和连续刚构桥。按照施工方法分为整体式与装配式,装配式先简支后连续梁桥较为普遍地应用于高架桥、大桥和特大桥的引桥等。按主梁的截面形式分类,先简支后连续梁桥分为装配式空心板梁、装配式T梁和装配式小箱梁;连续梁(刚构)分为钢筋混凝土梁、预应力混凝土梁、钢-混凝土组合梁、钢梁。先简支后连续梁桥在一期恒载作用下仍是简支梁受力,所以,适用跨径仍参照表2-1-1。整体现浇钢筋混凝土连续箱梁桥跨径不大于25 m,预应力混凝土连续箱梁桥跨径不得超过150m。为改善结构受力,大跨径连续梁桥可采用钢-混凝土组合梁(图2-1-9),目前,工字钢组合梁跨径达130 m,钢箱组合梁跨径达200 m。

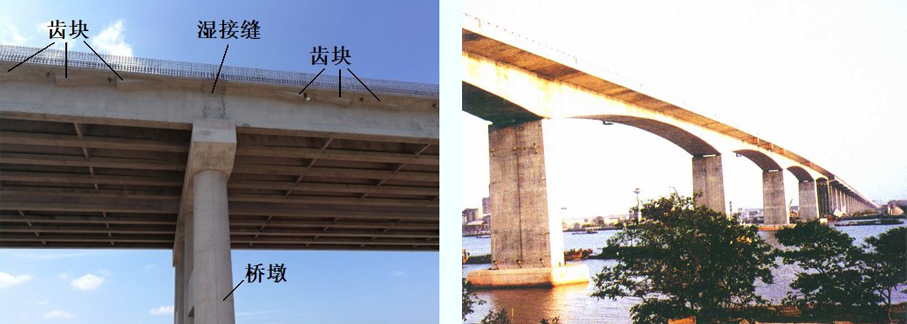

a)先简支后连续梁桥(赵氏河大桥引桥) b)连续梁桥(奉浦大桥)
图2-1-8 混凝土连续梁桥示例
a)工字钢组合梁(泾洋河特大桥) b)闭口钢箱组合梁(港珠澳大桥浅水区桥)
